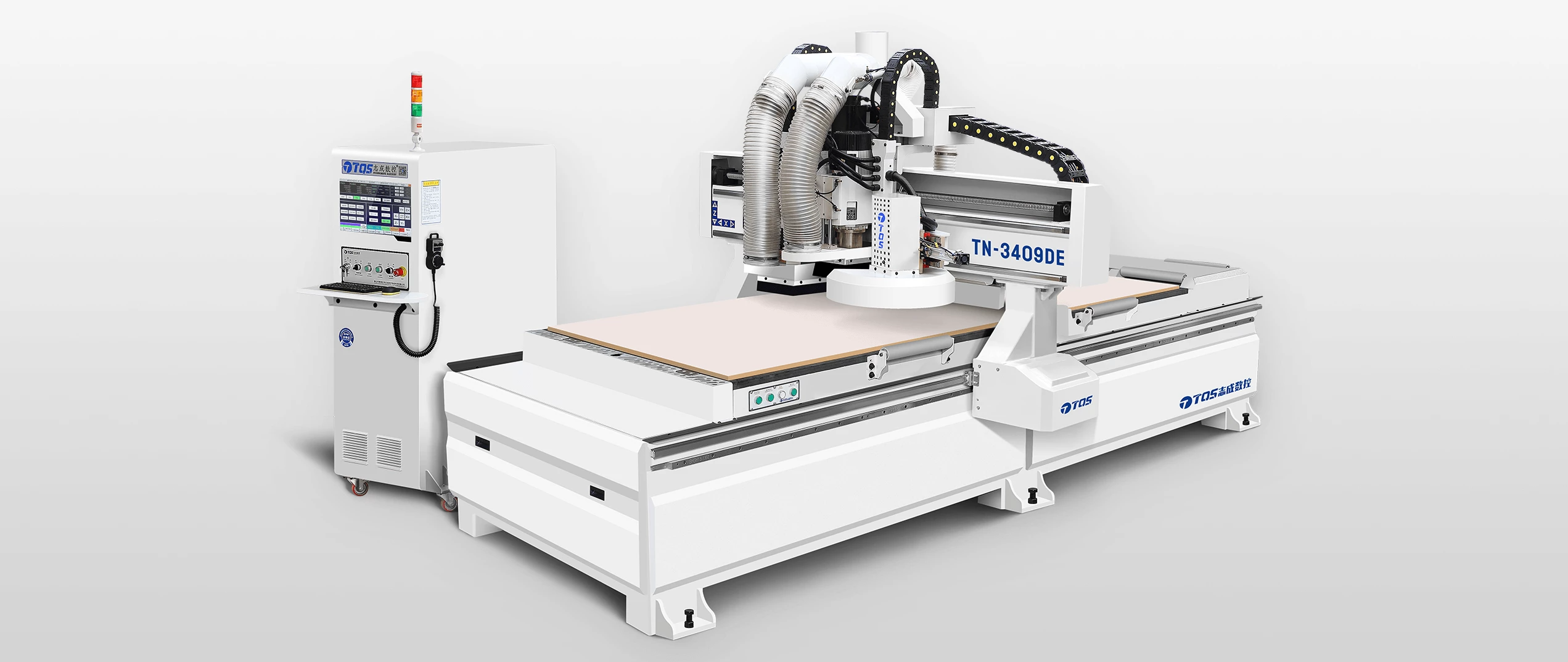

TN-3409DE
Her türlü işlem için uygun çok fonksiyonlu bir işleme merkezi.
TN-3409DE işleme merkezi, Tayvan Puden (5+4) dikey delme kafası ve 9 kW güçlü otomatik takım değiştirme mili (maksimum delme hızı 24.000 devir/dakika) ile donatılmıştır.
Bu makine, dolap kapak panellerinin üç boyutlu açı frezelemesini hassas şekilde yapabilmenin yanı sıra, dolap gövdelerinin düzensiz kesim ve dikey delme işlemlerini de verimli şekilde gerçekleştirir.
Yüksek verimlilik ve kolay işletim hedefleyen küçük ve orta ölçekli işletmeler için ideal bir çözümdür.
Ekipman Öne Çıkan Özellikleri

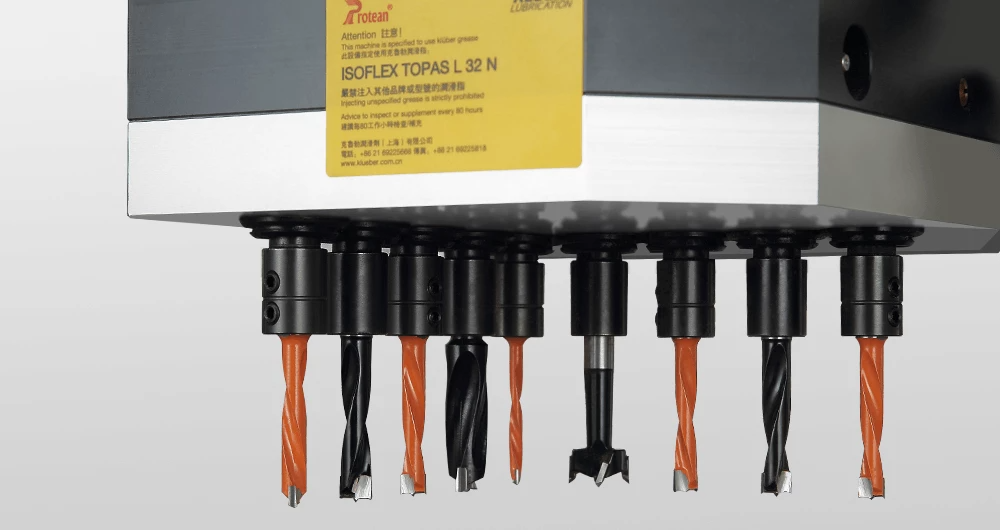

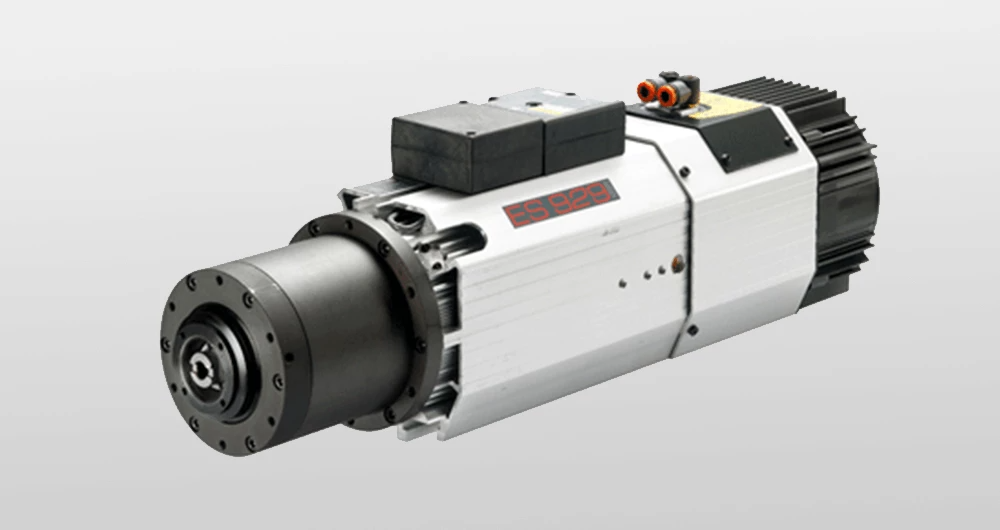

İşleme birimi: Tayvan Puden (5+4+4) dikey delme kafası ve 9 kW güçlü otomatik takım değiştiren mil
Sistem: Tayvan Xinda Kontrol Sistemi, bağımsız kontrol kabini
Ağır hizmet tipi gövde yapısı: Mekanik parçaların çoğu gelişmiş CNC makine takımlarıyla işlenmiş ve tavlama işleminden geçirilmiştir

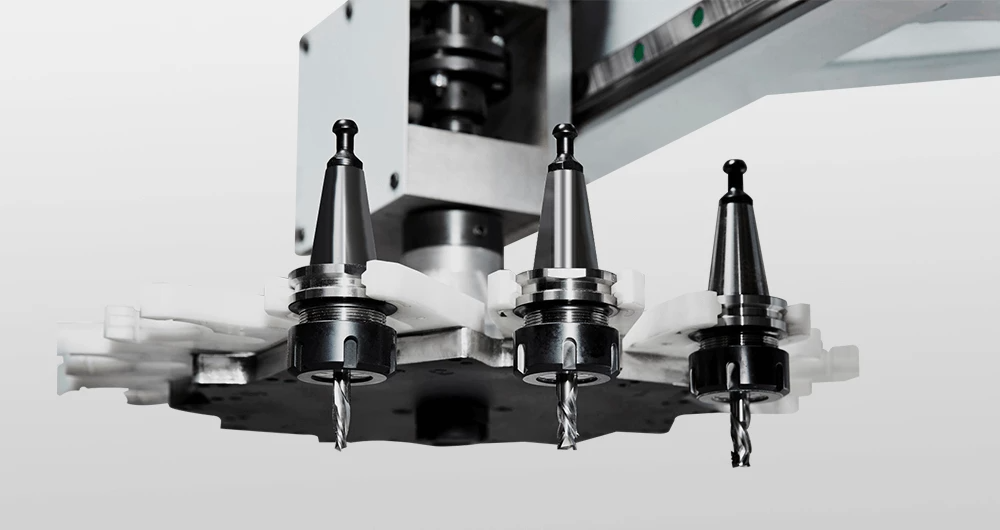

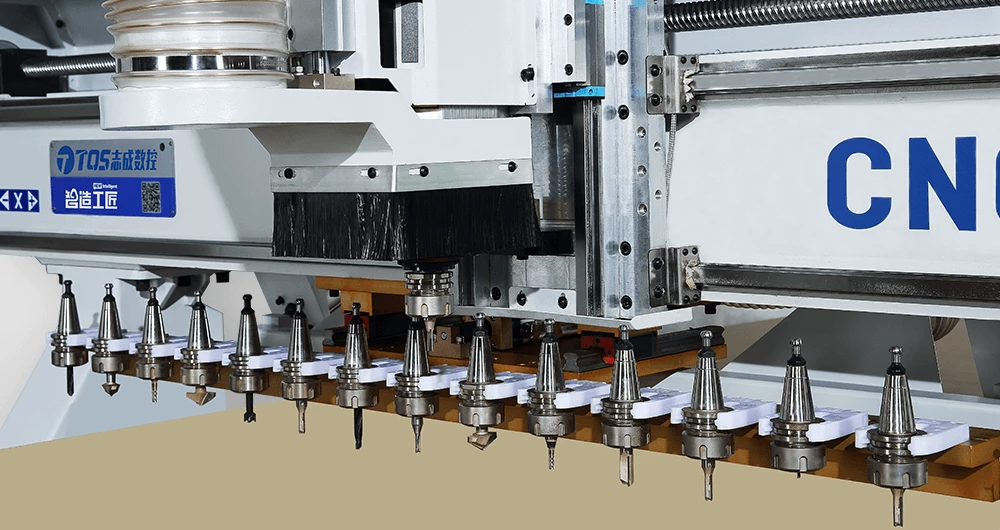

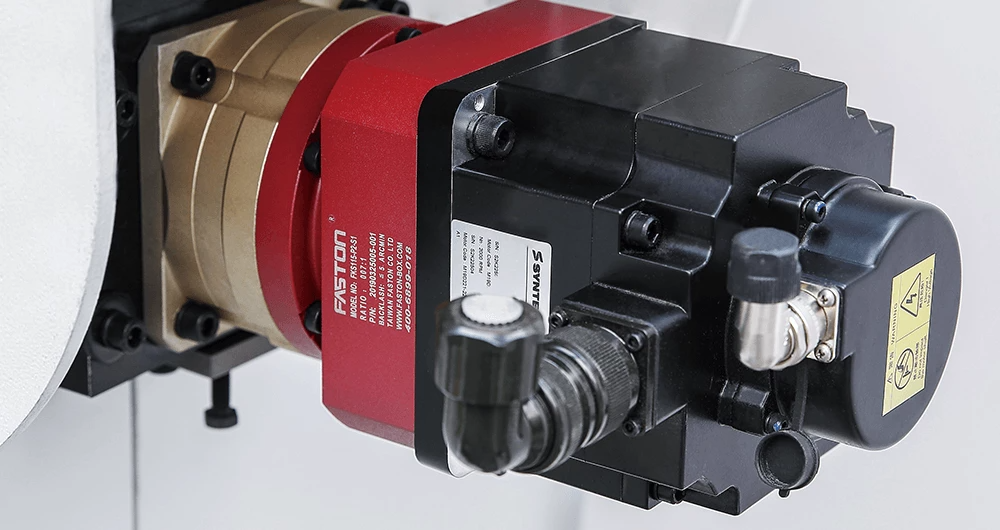

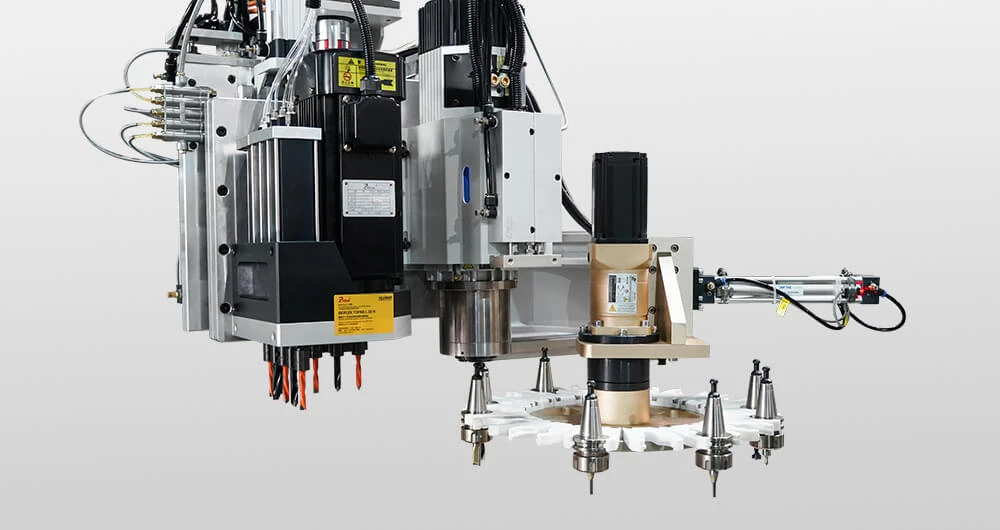

Yüksek verimli servo takım magazini, hassas ve yüksek hızlı takım pozisyonlandırma

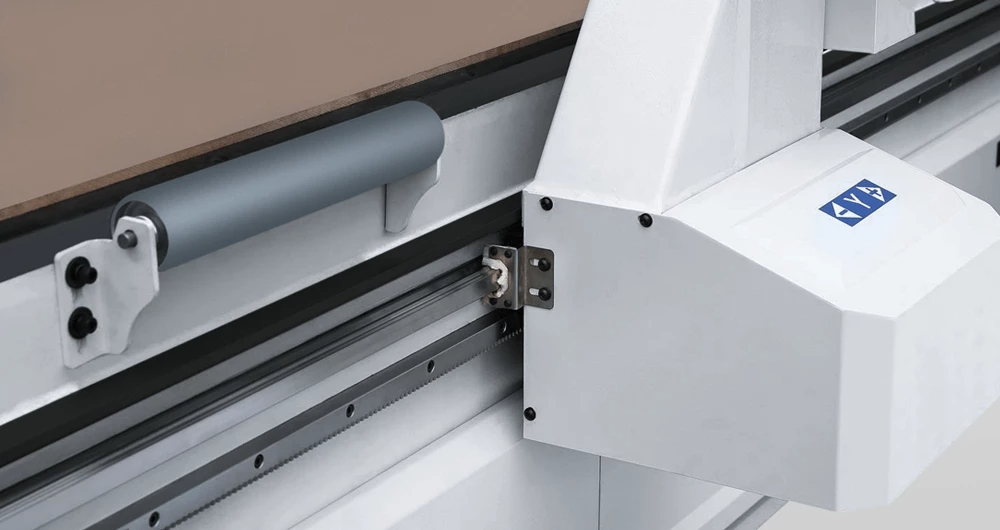

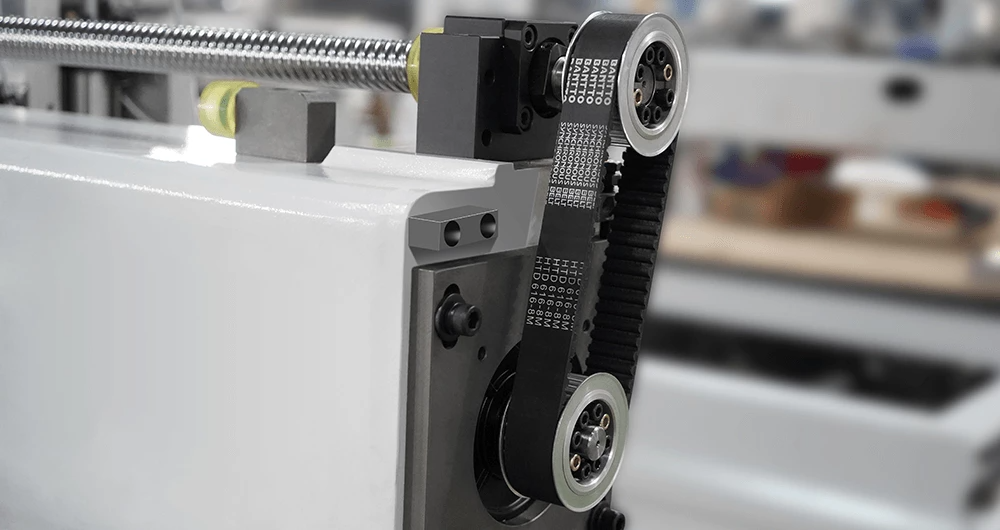

Makul bir transmisyon tasarımı ile X ekseninde yüksek hassasiyetli kurşun vida transmisyonu, en iyi işleme doğruluğu ve stabiliteyi garanti eder
Kesintisiz çalışma sırasında yüksek performansı korur
| Teknik Bilgi | Değer |
|---|---|
| Etkili işleme stroku [mm] - X ekseni | 1220 |
| Etkili işleme stroku [mm] - Y ekseni | 2800 |
| Etkili işleme stroku [mm] - Z ekseni | 200 |
| Besleme yüksekliği [mm] | 70 |
| İşleme doğruluğu [mm] | 0.15 |
| Tekrarlanabilir pozisyonlama doğruluğu [mm] | 0.05 |
| Maksimum kesme hızı [mm/dak] | 15000–20000 |
| Ana mil gücü [kW] | 9 |
| Mil hızı [devir/dak] | 24000 |
| Döner tabla hızı [devir/dak] | 4500–5400 |
| Toplam delme mili sayısı | 9 |
| Takım magazini kapasitesi | 16 |
